flink中状态管理


流处理状态管理

有状态的计算是流处理框架要实现的重要功能,因为稍复杂的流处理场景都需要记录状态,然后在新流入数据的基础上不断更新状态。下面的几个场景都需要使用流处理的状态功能:

  • 数据流中的数据有重复,我们想对重复数据去重,需要记录哪些数据已经流入过应用,当新数据流入时,根据已流入过的数据来判断去重。
  • 检查输入流是否符合某个特定的模式,需要将之前流入的元素以状态的形式缓存下来。比如,判断一个温度传感器数据流中的温度是否在持续上升。
  • 对一个时间窗口内的数据进行聚合分析,分析一个小时内某项指标的75分位或99分位的数值。
  • 在线机器学习场景下,需要根据新流入数据不断更新机器学习的模型参数。

flink状态管理

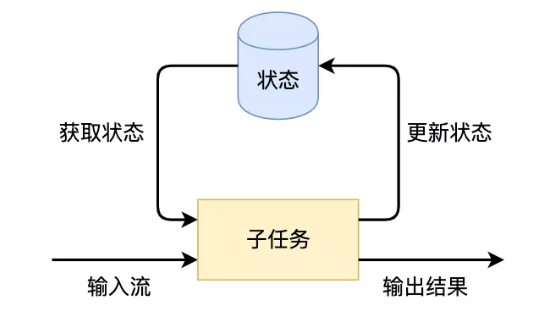

Flink的一个算子有多个子任务,每个子任务分布在不同实例上,我们可以把状态理解为某个算子子任务在其当前实例上的一个变量,变量记录了数据流的历史信息。当新数据流入时,我们可以结合历史信息来进行计算。实际上,Flink的状态是由算子的子任务来创建和管理的。一个状态更新和获取的流程如下图所示,一个算子子任务接收输入流,获取对应的状态,根据新的计算结果更新状态。一个简单的例子是对一个时间窗口内输入流的某个整数字段求和,那么当算子子任务接收到新元素时,会获取已经存储在状态中的数值,然后将当前输入加到状态上,并将状态数据更新。
状态管理

获取和更新状态的逻辑其实并不复杂,但流处理框架还需要解决以下几类问题:

  • 数据的产出要保证实时性,延迟不能太高。
  • 需要保证数据不丢不重,恰好计算一次,尤其是当状态数据非常大或者应用出现故障需要恢复时,要保证状态的计算不出任何错误。
  • 一般流处理任务都是7*24小时运行的,程序的可靠性非常高。

基于上述要求,我们不能将状态直接交由内存管理,因为内存的容量是有限制的,当状态数据稍微大一些时,就会出现内存不够的问题。作为一个计算框架,Flink提供了有状态的计算,封装了一些底层的实现,比如状态的高效存储、Checkpoint和Savepoint持久化备份机制、计算资源扩缩容等问题。因为Flink接管了这些问题,开发者只需调用Flink API,这样可以更加专注于业务逻辑。

Flink的几种状态类型

Managed State和Raw State

Flink有两种基本类型的状态:托管状态(Managed State)和原生状态(Raw State)。从名称中也能读出两者的区别:Managed State是由Flink管理的,Flink帮忙存储、恢复和优化,Raw State是开发者自己管理的,需要自己序列化。
| |Managed State|Raw State|
|—|—|—|
|状态管理方式|Flink Runtime自动管理,自动存储,自动恢复,内存管理优化|用户自己管理;需要自己序列化|
|状态数据结构|已知的数据结构:value,list,map…|字节数组:byte[]|
|推荐使用场景|大多数场景|自定义Operator时可使用|

两者的具体区别有:

  • 从状态管理的方式上来说,Managed State由Flink Runtime托管,状态是自动存储、自动恢复的,Flink在存储管理和持久化上做了一些优化。当我们横向伸缩,或者说我们修改Flink应用的并行度时,状态也能自动重新分布到多个并行实例上。Raw State是用户自定义的状态。
  • 从状态的数据结构上来说,Managed State支持了一系列常见的数据结构,如ValueState、ListState、MapState等。Raw State只支持字节,任何上层数据结构需要序列化为字节数组。使用时,需要用户自己序列化,以非常底层的字节数组形式存储,Flink并不知道存储的是什么样的数据结构。
  • 从具体使用场景来说,绝大多数的算子都可以通过继承Rich函数类或其他提供好的接口类,在里面使用Managed State。Raw State是在已有算子和Managed State不够用时,用户自定义算子时使用。

Keyed State和Operator State

对Managed State继续细分,它又有两种类型:Keyed State和Operator State。

Keyed State

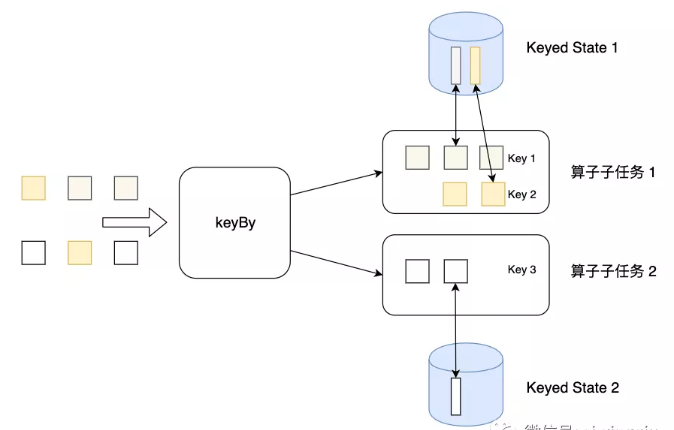

Keyed State是KeyedStream上的状态。假如输入流按照id为Key进行了keyBy分组,形成一个KeyedStream,数据流中所有id为1的数据共享一个状态,可以访问和更新这个状态,以此类推,每个Key对应一个自己的状态。下图展示了Keyed State,因为一个算子子任务可以处理一到多个Key,算子子任务1处理了两种Key,两种Key分别对应自己的状态。

状态管理

Operator State

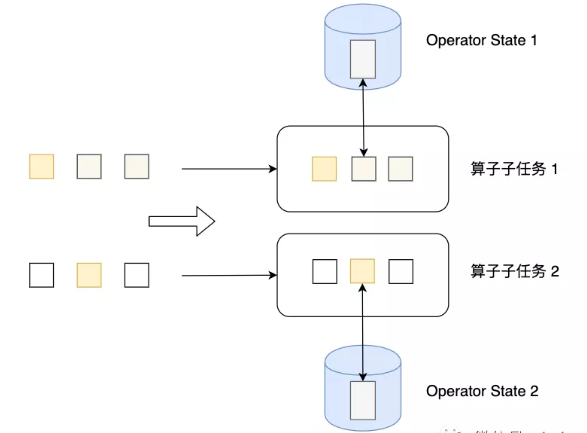

Operator State可以用在所有算子上,每个算子子任务或者说每个算子实例共享一个状态,流入这个算子子任务的数据可以访问和更新这个状态。下图展示了Operator State,算子子任务1上的所有数据可以共享第一个Operator State,以此类推,每个算子子任务上的数据共享自己的状态。

状态管理

无论是Keyed State还是Operator State,Flink的状态都是基于本地的,即每个算子子任务维护着这个算子子任务对应的状态存储,算子子任务之间的状态不能相互访问。

在之前各算子的介绍中曾提到,为了自定义Flink的算子,我们可以重写Rich Function接口类,比如RichFlatMapFunction。使用Keyed State时,我们也可以通过重写Rich Function接口类,在里面创建和访问状态。对于Operator State,我们还需进一步实现CheckpointedFunction接口。

Keyed State Operator State
适用算子类型 只适用keyedStream上的算子 适用所有算子
状态分配 每一个key对应一个状态 一个算子上的子任务对应一个状态
创建和访问方式 重写Rich Function,通过里面的RuntimeContext访问 实现CheckpointedFunctionListCheckpointed接口
横向扩展 状态随着key自动在多个算子子任务上迁移 有多种状态重新分配的方式:均匀分配、合并后每个得到全量
支持的数据结构 ValueStateListStateMapStateReducingState ListState

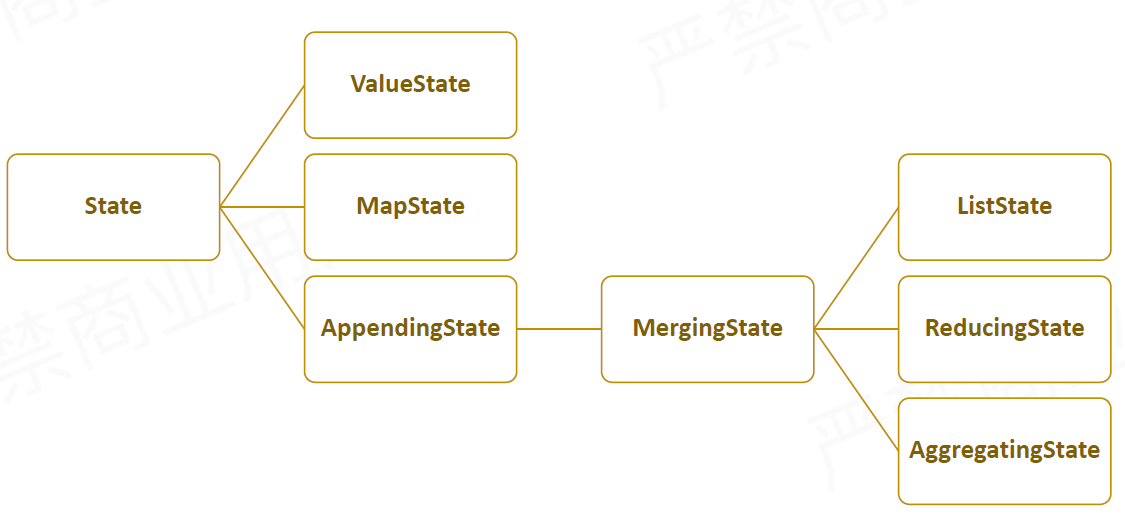

几种KeyedState之间的关系

状态管理

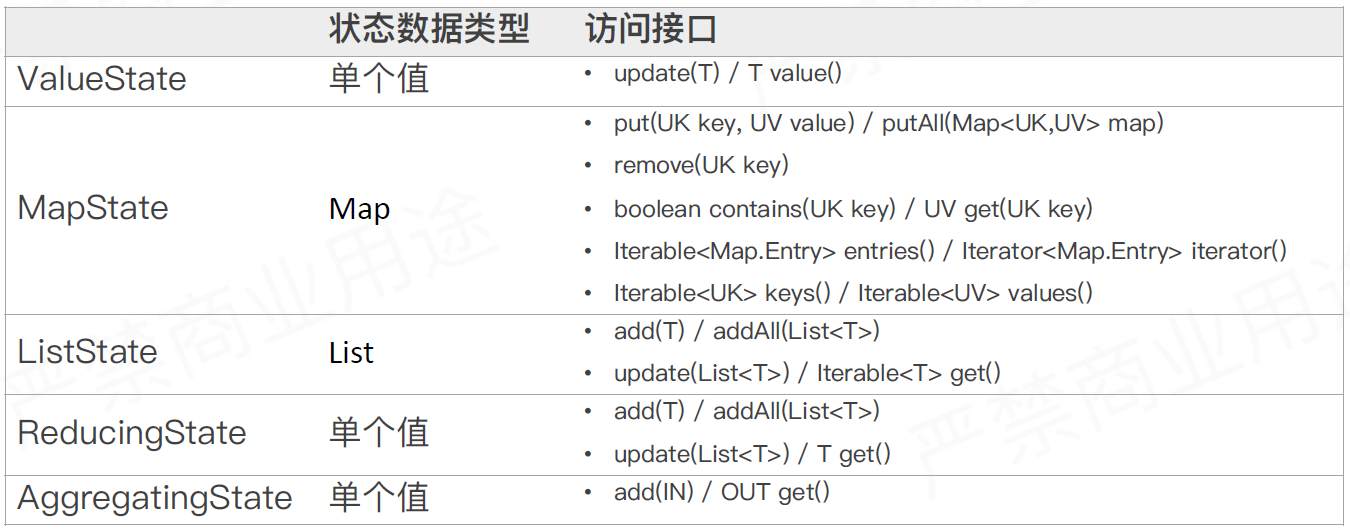

几种KeyedState之间的差异

状态管理

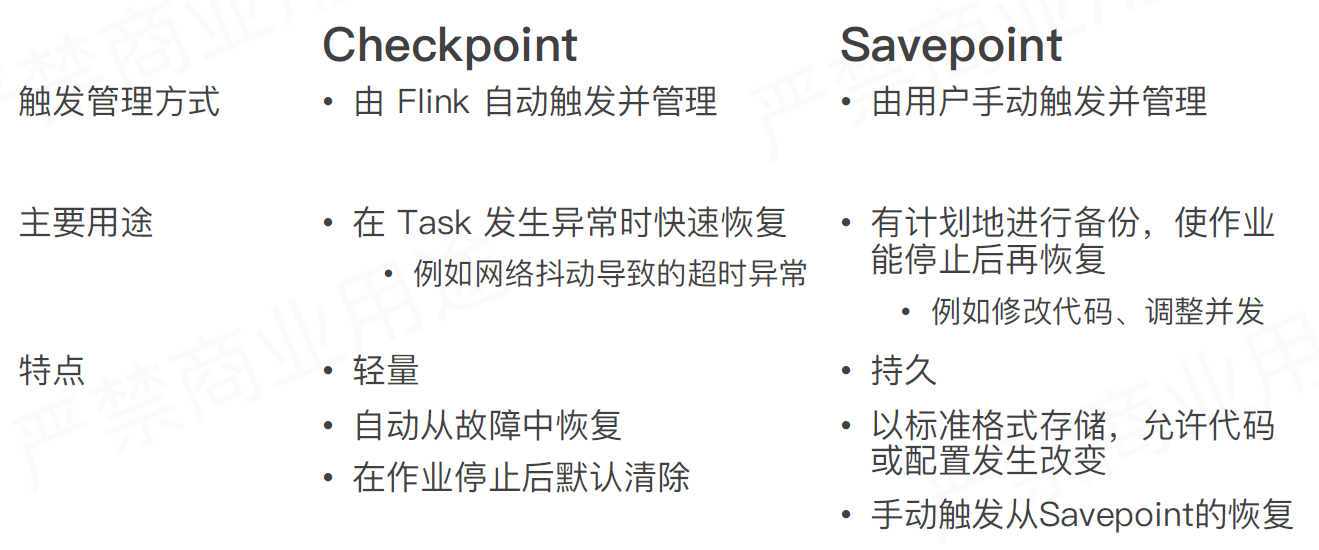

状态的保存与恢复

状态管理

可选的状态存储方式

MemoryStateBackend

Checkpoint 的存储,第一种是内存存储,即 MemoryStateBackend,构造方法是设置最大的StateSize,选择是否做异步快照,这种存储状态本身存储在 TaskManager 节点也就是执行节点内存中的,因为内存有容量限制,所以单个 State maxStateSize 默认 5 M,且需要注意 maxStateSize <= akka.framesize 默认 10 M。Checkpoint 存储在 JobManager 内存中,因此总大小不超过 JobManager 的内存。推荐使用的场景为:本地测试、几乎无状态的作业,比如 ETL、JobManager 不容易挂,或挂掉影响不大的情况。不推荐在生产场景使用

FsStateBackend

在文件系统上的 FsStateBackend ,构建方法是需要传一个文件路径和是否异步快照。State 依然在 TaskManager 内存中,但不会像 MemoryStateBackend 有 5 M 的设置上限,Checkpoint 存储在外部文件系统(本地或 HDFS),打破了总大小 Jobmanager 内存的限制。容量限制上,单 TaskManager 上 State 总量不超过它的内存,总大小不超过配置的文件系统容量。推荐使用的场景、常规使用状态的作业、例如分钟级窗口聚合或 join、需要开启HA的作业

RocksDBStateBacked

还有一种存储为 RocksDBStateBackend ,RocksDB 是一个 key/value 的内存存储系统,和其他的 key/value 一样,先将状态放到内存中,如果内存快满时,则写入到磁盘中,但需要注意 RocksDB 不支持同步的 Checkpoint,构造方法中没有同步快照这个选项。不过 RocksDB 支持增量的 Checkpoint,也是目前唯一增量 Checkpoint 的 Backend,意味着并不需要把所有 sst 文件上传到 Checkpoint 目录,仅需要上传新生成的 sst 文件即可。它的 Checkpoint 存储在外部文件系统(本地或HDFS),其容量限制只要单个 TaskManager 上 State 总量不超过它的内存+磁盘,单 Key最大 2G,总大小不超过配置的文件系统容量即可。推荐使用的场景为:超大状态的作业,例如天级窗口聚合、需要开启 HA 的作业、最好是对状态读写性能要求不高的作业
